step1 確定施工方案
在確定施工方案之前，首先要確定的是地（dì）麵狀況（kuàng），包括施工而積（jī）、混凝土標號、平整度、骨料屬（shǔ）性及不利的表層因素等。國（guó）內常見的不利地而因素有氣（qì）孔（kǒng）較多、裂縫（féng）、起砂（shā）、起粉、蜂窩、麻麵、油汙等多種（zhǒng）類型。根據地麵平整度估測粗磨深度（dù），根據地麵硬度（dù）選（xuǎn）擇粗磨（mó）耗材型號及添加固化劑時機，最終結合施工麵積配置機器及人員。
step2 粗磨
粗（cū）磨是（shì）針對地（dì）麵狀況比較差的舊地而（ér）或（huò）是（shì）平整度欠佳的（de）新地而，用專業的地坪研磨機械將地麵（miàn）打磨至結實的基層，將（jiāng）鬆散、脫層、油汙、起灰地而打磨幹淨，並達到後續施工所需平整度的狀況。（1）機器以12頭或者更多磨頭的研磨機器為宜（yí），打磨擴度越大的機器，平整度（dù）越好。（2）磨（mó）料通常選擇30-50目（mù）的金剛石刀頭，目數越少，研磨力度越大。（3）對於地麵較軟但是研磨深度不大的地麵，可以先上一遍固（gù）化劑增加地麵硬度再進（jìn）行研磨。
（4）補縫：密封固化劑的（de）作用原（yuán）理決定其天然具有修（xiū）補地麵（miàn）瑕（xiá）疵的特性(殘次品例外)，結合（hé）研磨機（jī）器，在（zài）粗磨之後上密封固化（huà）劑，再撒上適量粗磨帶出的混凝土灰粉（fěn），用（yòng）50目金屬刀頭研磨（mó），可以有效修補裂縫和小型孔洞。（也可用環氧砂漿修補）
（1）粗磨（mó）階段磨料中金剛石顆粒（lì）較大，比較容易出現（xiàn）劃痕，另外研（yán）磨機器的轉速過快(機器轉速不宜超過800rpm，頻率應控製在（zài）30赫（hè）茲以下)、機器（qì）磨頭（tóu）部分的水平（píng）性不佳、以及地麵j清洗不徹底均是劃痕的誘發因素。（2）粗磨階段劃痕如果在下一目數金剛（gāng）石刀頭研磨之後無（wú）法去除，可換相同目數的樹脂磨片研磨（mó）去除，例如50目金（jīn）剛石刀頭磨出的劃痕，應該用50目樹脂磨片去除，如果（guǒ）地麵已上密封固（gù）化劑，需要多磨’兩道。
step3 細磨
指粗磨之後拋光之前對（duì）地（dì）而的研磨作，即從200目樹（shù）脂（zhī）片（piàn）到（dào）800目樹脂，絕大多數地（dì）麵在這（zhè）一階段上密封固化劑（jì）。根據地麵硬度選擇上固化劑的時機，地麵越軟，固化劑越（yuè）要早上，消耗量也越大。800目之後，正常（cháng）地麵己經具有一定的光澤度，下麵將介紹幹磨與水磨工藝的差別及新型拋光機械的誕生對工藝（yì）的影響。（1）在傳統石材領域，從研磨翻新到晶麵結（jié）晶都是以水磨為主。水磨的優點是無塵、易清洗、輔（fǔ）助工具少，磨料成木低，前期投入成本少。缺點是打磨效率低，勞動強（qiáng）度大，容易（yì）產生砂痕，汙水造（zào）成環境汙染。（2）混凝（níng）土固化地坪技術（shù）脫胎於（yú）石材研磨翻新技術，很多施工單位做固化（huà）地坪都是直接沿用石材研磨的傳統工藝，水磨機器（qì）及水磨片。但是混凝（níng）土固化地坪常用於工業地坪，一（yī）股施工麵（miàn）積較大，場地（dì）開闊，許多舊地血改造工程還要（yào）求不影響正（zhèng）常生產，因此配（pèi）備大型工（gōng）業吸塵器（qì）的幹磨工藝逐漸得到廣泛應用。幹磨的優點是無塵、無汙染（rǎn）、打磨效率高、光澤度更好、劃痕少且容易發現。缺點是機器成本高，工業吸塵器體（tǐ）積較（jiào）大移動不便。
PS：水磨片較薄，一般厚度在2-3mm之間 ，施工需（xū）要頻繁更換磨料，嚴重耽誤施工效率，所以（yǐ）很多施工單（dān）位有采用（yòng）幹（gàn）磨片(厚度約15mm)做水磨施工（gōng）的習慣，屬於折衷的方（fāng）法。

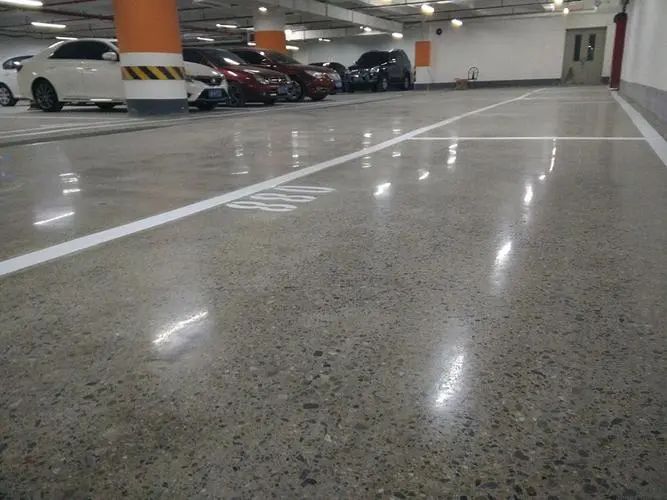

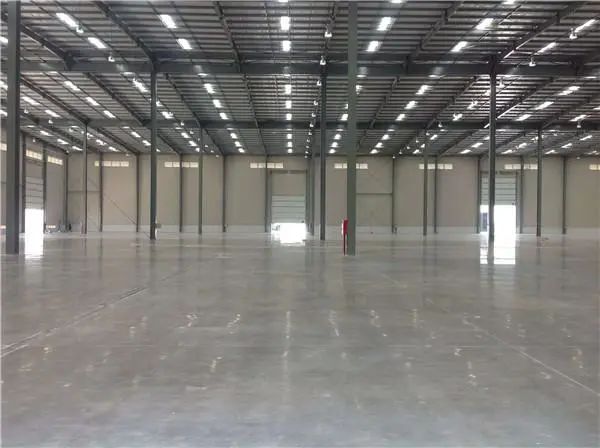

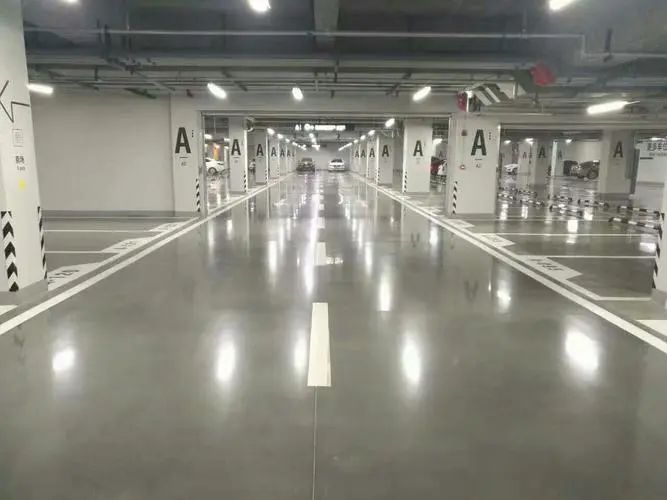

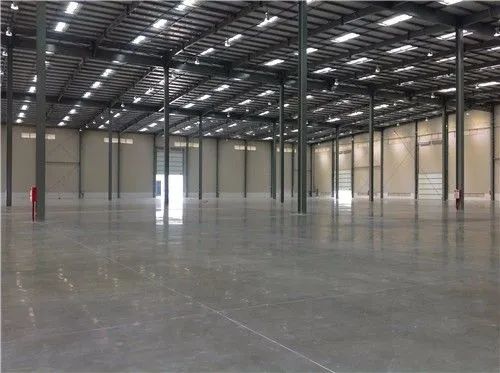

step4 拋光
利用高速拋光機的研磨拋光特性，對於平整度較好的（de）新地麵（miàn），先用（yòng）裝備300-500粒度磨片的研磨機細磨，上密（mì）封固化劑，等固化劑充分吸收之後，依次用1#.、2#.、3#墊（diàn）(800目、1500目、3000目)高（gāo）速拋光機拋（pāo）光（guāng），可以在不露（lù）骨料的前（qián）提下，對混凝土地麵進行密封固化劑拋光施工。
滁州香蕉影视鋼結構工（gōng）程有限公司
